單通道直通型旋轉接頭，有兩種類型：純氣動型、液壓型（也可過氣），
外觀尺寸一樣，內部結構不同。

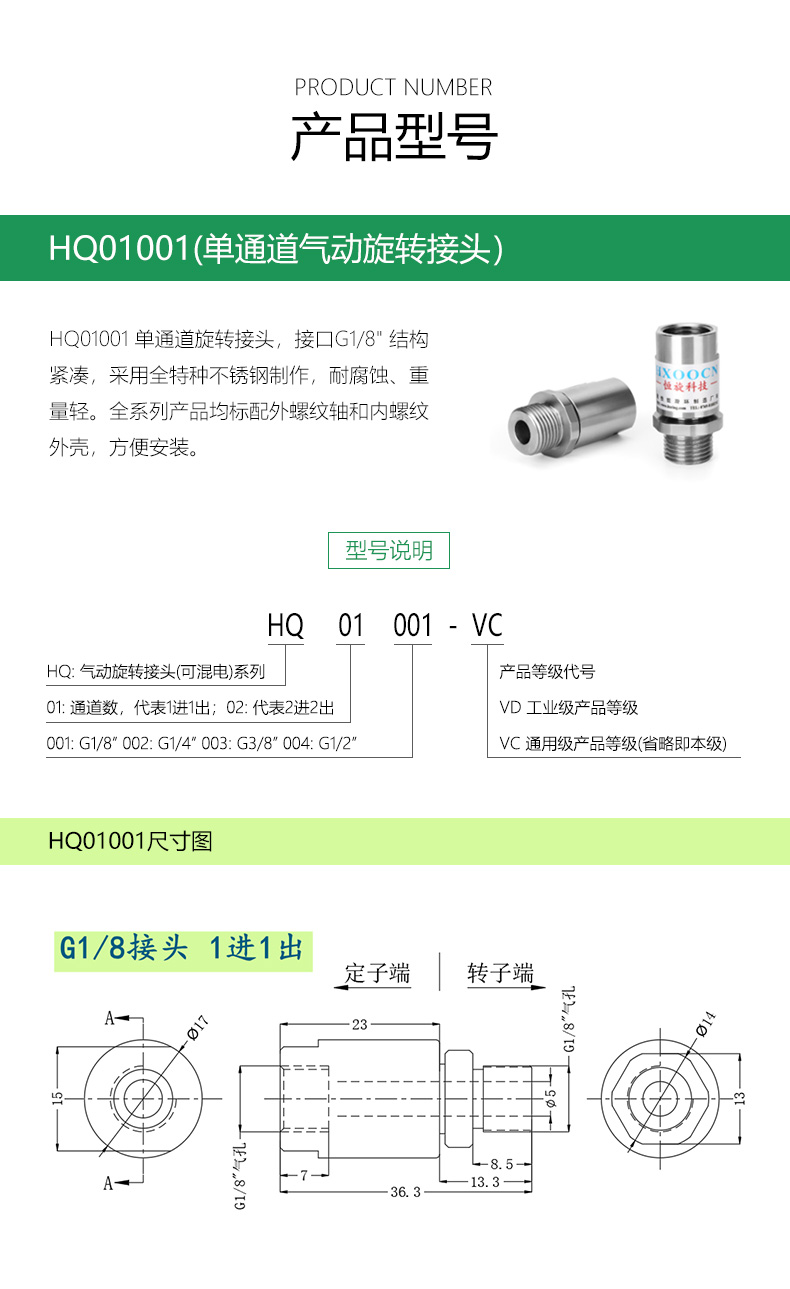

訂購型號說明
HQ系列單通道氣動旋轉接頭（純氣動）選型表 | |||
型號 | 接口尺寸 | 氣體通道 | 壓力范圍 |
HQ01001 | G1/8" | 1通道 | 真空-1MPa |
| 型號 | 接口尺寸 | 氣體通道 | 壓力范圍 |
| HQ01001 | G1/8" | 1通道 | 真空-1MPa |
技術規格參數
旋轉接頭部分技術指標 | 機械技術指標 | ||
參數 | 數值 | 參數 | 數值 |
氣體通道 | 1通道 | 工作溫度 | -30℃~-80℃ |
可過介質 | 水、熱水、真空、空氣、蒸汽、冷卻液壓油等 | 工作濕度 | 0~85%RH |
扭矩 | 與接口尺寸相關，詳見選型表 | 工作壽命 | 參考產品選型等級 |
最大壓力 | 真空-1MPa | 密封件 | 參考產品選型表 |
殼體材料 | 不銹鋼 | ||
防護等級 | IP51 | ||
額定轉速 | 參考產品選型等級 | ||
