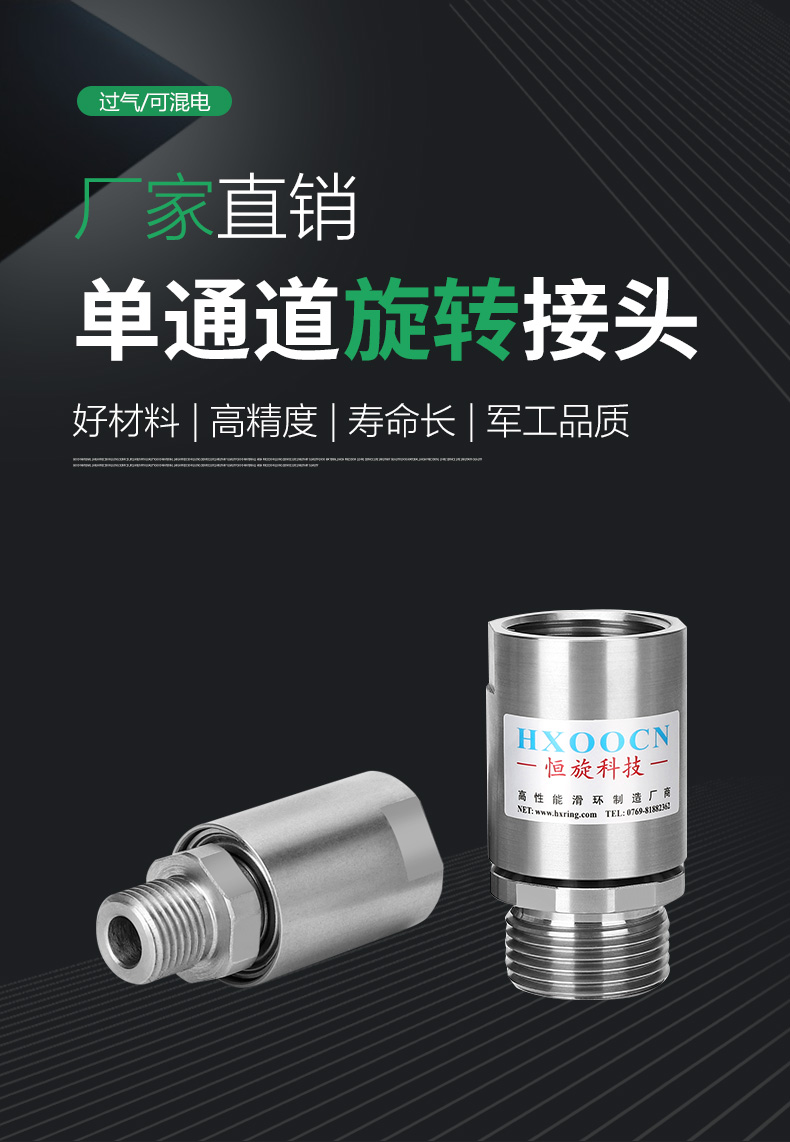

單通道直通型旋轉接頭，有兩種類型：純氣動型、液壓型（也可過氣），
外觀尺寸一樣，內部結構不同。
|
選型表 |
|||
|

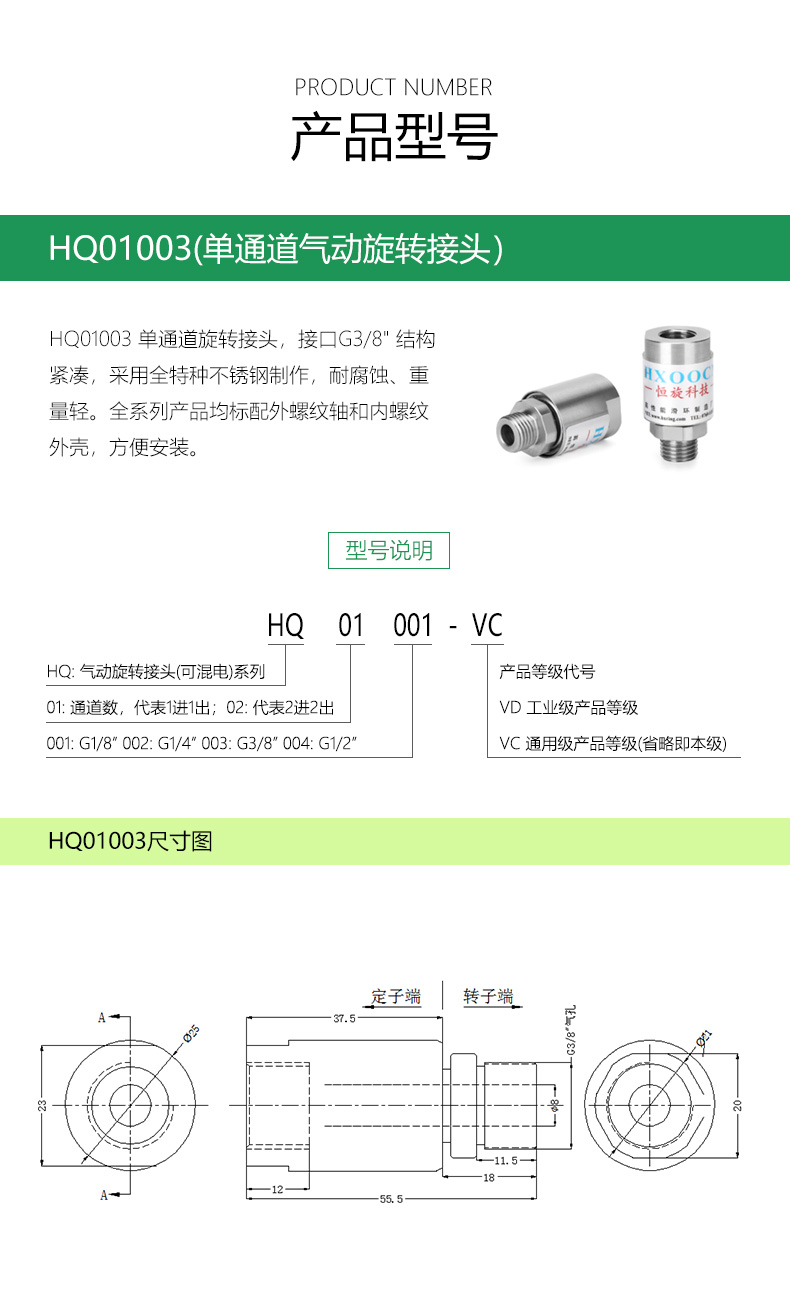

HQ系列單通道氣動旋轉接頭（純氣動）選型表 |
|||
|
型號 |
接口尺寸 |
氣體通道 |
氣壓范圍 |
|
HQ01003 |
G3/8" |
1通道 |
真空~1MPa |
|
規格參數 |
||||||
|
旋轉接頭部分技術指標 |
機械技術指標 |
|||||
|
參數 |
數值 |
參數 |
數值 |
|||
|
氣體通路 |
1通路 |
工作溫度 |
-25℃~75℃ |
|||
|
可過介質 |
空氣、真空 |
工作濕度 |
0~80%RH |
|||
|
扭矩 |
與接口尺寸的有關，詳見選型表 |
旋轉壽命 |
參考產品選型等級 |
|||
|
最大壓力 |
真空~1MPa |
殼體材料 |
鋁合金/鋼 |
|||
|
額定轉速 |
參考產品選型等級 |
防護等級 |
IP51 |
|||
|
產品等級 |
||||||
|
產品等級代號 |
工作壽命 |
密封件 |
最高轉速 |
|||
|
VD（工業級） |
600萬轉 |
進口 |
300RPM |
|||
|
VC（通用級） |
2000萬轉 |
國產品牌 |
100RPM |
|||
|
非標定做 |
注：一個起訂，交期會期增加4-15天不等，費用商談?？啥ㄗ鲆螅簤毫?、內孔、接頭大小；轉速高低、腐蝕性介質、防爆、高溫 、與電滑環組合。
